Sistema de detecção anti-drone

Item

Parâmetros

Subunidade de equipamentos de detecção e interferência

1.1 Faixa de frequência do receptor de detecção: 10MHz ~6GHz

1.2 Largura de banda em tempo real: 480MHz

1.3 Quatro bandas de interferência

1.3.1 900-930MHz (drone industrial) 20W

1.3.2 1559-1610MHz (interferência gps) 10W

1.3.3 2400-2485 MHz 25W

1.3.4 5725-5850MHz 50W

1.4 Distância de detecção e interferência

1.4.1 Distância de detecção: 3-5KM (ambiente urbano); 6-12KM (ambiente especialmente aberto suburbano)

1.4.2 Distância de interferência: 1-1,5KM (100 metros de altura);

1.5 Precisão de detecção: 9,3° (dados do relatório de teste)

1.6 Antena

Faixa de frequência de 1.6.1: 380MHz-6GHz

1.6.2 Ângulo de detecção horizontal: 0°- 360°

1.6.3 Ângulo de detecção vertical: -30°- +90°

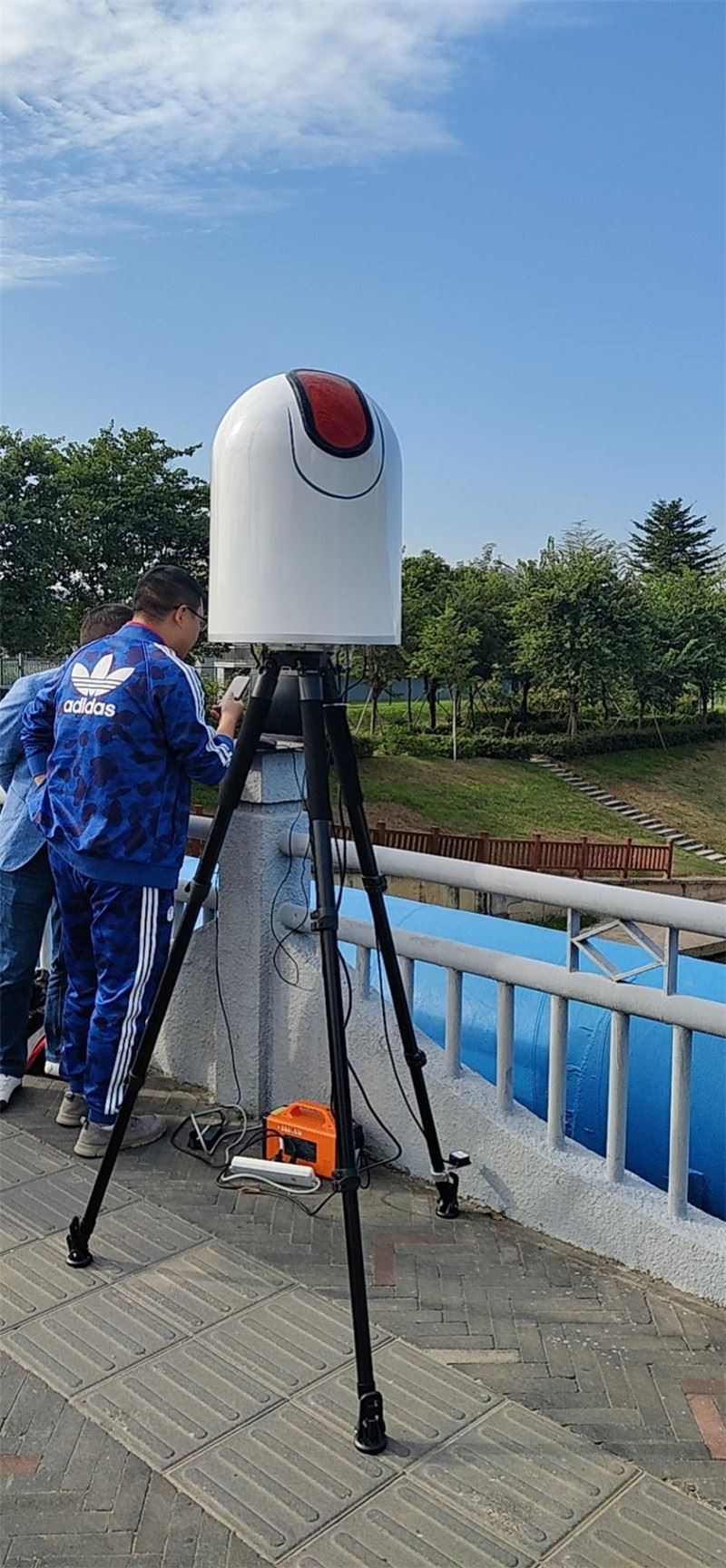

1.7 Toda a máquina (o dispositivo é um dispositivo integrado de detecção e contramedida)

1.7.1 Consumo máximo de energia: 300W

1.7.2 Temperatura de trabalho: -20°~+60°

1.7.3 Temperatura de armazenamento: -40°~+70°

1.7.4 Peso: 12,25KG

1.7.5 Tamanho: diâmetro 400mm * altura 555mm

Suporte de antena

2.1 Peso:4.32KG

2.2 Tamanho: diâmetro 260mm* altura fechada 923mm

Computador

Laptop, mouse, adaptador, cabo de rede. (pode ser conectado ao display HDMI de controle central)

Software e funções do sistema de espectro

4.1 Identificação e posicionamento do DRONE: Utilizando a detecção de espectro de rádio, ele pode identificar e localizar 8 modelos DRONE ao mesmo tempo, automaticamente aparecer a janela de resultado de detecção, identificar a imagem do DRONE, exibir o modelo DRONE, azimute, usar Frequência, nível e distância, o desaparecimento do drone limpa e reorganiza automaticamente os resultados de detecção.

4.2 Identificação e posicionamento rápidos: tempo de identificação<1s; measured="" bearing,="" time=""><3s. within="" the="" detection="" range="" of="" line-of-sight="" conditions,="" the="" unmanned="" aircraft="" can="" be="" identified="" and="" positioned="" when="" it="" is="" turned="">

4.3 Lista de resultados de detecção: A lista exibirá o drone e o modelo, informações de tempo, azimute e distância, e pode ser exportada como um relatório.

4.4 Posicionamento de estação única: Usando a detecção de espectro de rádio, a distância entre o drone e o operador pode ser aproximadamente medida através de algoritmos complexos sob as condições de uma única estação e um único local.

4.5 Função de exibição do mapa: Exibir a posição do drone e do operador em um mapa 2D (3D) e exibir dados como latitude, longitude e distância. Função de exibição do mapa: Exibir a posição do drone e do operador em um mapa 2D (3D) e exibir dados como latitude, longitude e distância.

4.6 O ângulo de detecção e defesa pode ser definido: De acordo com a situação geográfica detectada, se houver uma montanha alta ou um edifício de arranha-céus atrás, e apenas o DRONE na frente precisa ser protegido, o alcance angular da proteção pode ser definido arbitrariamente, o que pode efetivamente eliminar o ângulo falso causado pelo reflexo do sinal.

4.7 Calibração de distância: Para diferentes ambientes eletromagnéticos, haverá erros na distância de detecção. O sistema pode fornecer detecção de calibração de distância, deixar o drone voar 100 metros a uma distância de 500 metros, e o sistema calibrará automaticamente a distância de detecção para fazer a detecção A medição de distância é mais precisa.

4.8 A faixa de frequência de detecção pode ser definida: De acordo com a faixa de frequência real usada pelo drone, a faixa de frequência de detecção pode ser inserida e editada para tornar a detecção mais eficiente, e não é necessário digitalizar todas as faixas de frequência para detecção.

4.9 Detecção completa da banda de frequência: A faixa de frequência detectada pelo equipamento do sistema é de 10MHz-6GHz, e a faixa de frequência de cobertura da antena é de 380MHz-6GHz. Mantém um bom ganho de achatamento em toda a banda de frequência. O ganho da antena é de 5dBi-8dBi, que pode se adaptar a mais de trezentos MHz. Detecção de aeronaves não tripuladas em todas as faixas de frequência comuns de 6GHz, frequências abaixo de 380MHz também podem ser detectadas, e a distância de detecção é reduzida.

4.10 O controle remoto é a função de posicionamento do piloto: Durante o processo de detecção, o sistema identificará e localizará o sinal de controle remoto ao detectar e localizar todos os tipos de drones, que é a função de posicionamento do piloto. A medição real é grande dentro da faixa visível. A distância de detecção e posicionamento do controle remoto do Drone Xinjiang é > 800 metros

4.11 Contramedida inteligente de ligação: De acordo com a faixa de frequência e azimute do DRONE detectado, você pode escolher qual DRONE para contra-atacar. O sistema selecionará automaticamente a faixa de frequência para contramedidas e transmitirá automaticamente sinais no azimuto detectado. Contramedida, a eficiência da contramedida pode ser aumentada em 4~6 vezes, e pode evitar todas as faixas de frequência e todos os ângulos a serem transmitidos, o que não prejudicará o wi-fi normal e outras comunicações, e acidentalmente danificará a aeronave branca.

4.12 Gravação do recurso do modelo: Para novos modelos, o sistema pode gravar dados de recurso de transmissão de imagem e guinadas de frequência, gravar automaticamente e aparecer automaticamente um menu após a gravação, podendo identificar automaticamente o modelo da próxima vez. A função especial de gravação pode adaptar-se às necessidades de identificação de aeronaves não tripuladas de nível industrial.

4.13 Função de prompt de voz: o sistema irá automaticamente dar voz às informações do alarme e às principais operações。

4.14 Função de auto-posicionamento do equipamento: O sistema tem capacidades de posicionamento duplo de GPS e Beidou, bem como sua própria posição. Ele não precisa ajustar manualmente o azimute, e a posição pode ser colocada arbitrariamente.

4.15 Detecção integrada e contramedidas e antenas: O equipamento do sistema é diferente dos equipamentos convencionais de detecção e defesa, mas integra detecção, contramedidas e antenas de banda completa. É compacto e fácil de usar, estável e confiável, fácil de usar e adequado para implantação rápida.

4.16 Modelo apresenta identificação autônoma do ar: Para o modelo DRONE que o sistema não possui, o sistema tem a função de aprendizado autônomo e identificação e julgamento, e é exibido como um modelo desconhecido. Se você conhece o modelo, ele pode ser armazenado automaticamente no sistema, e da próxima vez que for identificado como o modelo, a aeronave não tripulada ilegalmente também pode ser detectada e posicionada.

4.17 Identificação e posicionamento de drones de nível industrial: O projeto especial de algoritmo de espectro inteligente supera os equipamentos de detecção geral e pode identificar e localizar drones de nível industrial, até mesmo drones montados, que são mais adequados para a prevenção e controle de ataques terroristas.

4.18 Função de gravação do novo modelo drone de registro de sinal: Para os sinais DRONE em constante desenvolvimento e alteração, o método de gravação pode ser usado para aumentar continuamente os dados do banco de dados para garantir que o equipamento não fique para trás por um longo tempo.

4.19 Função de descrição da trajetória do DRONE, consulta de resultado de detecção histórica, função de atualização de software e dados, etc.

4.20 Suporte vpn função de operação e controle remoto
