A distância de interferência do jammer de sinal está relacionada à potência de saída de RF do dispositivo, ganho da antena e ambiente circundante ect.
A. Potência de saída de RF do dispositivo de interferência de sinal e a mesma antena, em ambientes espaçosos, a distância de interferência será mais distante do que em ambientes de edifícios.
B. Se o ambiente circundante for o mesmo, a potência de saída de RF for mais alta, a distância de interferência será maior.
C. Directional antenna jamming distance will farther then omini antenna,
Antena Omini omnibearing 360 graus.
A direção direcional da antena é frontal.
1.Estação Base: A estação base é a estação base de comunicação móvel pública, é uma forma de estação de rádio e refere-se a uma estação de transmissão de rádio que transmite informações entre um terminal de comunicação móvel e um terminal de telefonia móvel em uma determinada área de cobertura de rádio.
Base station to transmit power 45DBM calculation, the plain area in around two kilometers the basic signal strength of-95DBM, three kilometers at the basic no signal.
2. Environment: Such as atmosphere, obstacle, signal strength, Multipath etc,it will caused transmission distance loss.
3. Bloqueador de interferência bloqueador: O bloqueador de sinal na verdade é um equipamento de contramedidas eletrônicas, a fim de fazer com que os equipamentos e sistemas eletrônicos inimigos percam ou reduzam a eficácia das medidas de interferência de rádio tomadas. É parte integrante do confronto eletrônico, o objetivo é enfraquecer ou destruir o inimigo usando uma variedade de equipamentos e sistemas eletrônicos para realizar reconhecimento no campo de batalha, comando de combate, comunicação e controle de armas e orientação da capacidade
Pela estrutura do edifício da parede após o bloco começou a atenuar significativamente (parede única é geralmente 10 15dB)

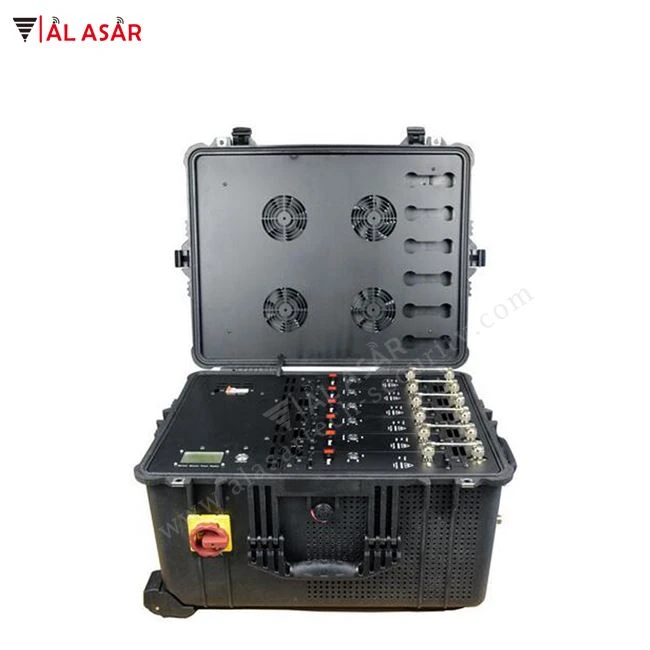

The bomb Jammer each module RF output power is 50W, ,Jamming distance depend on the signal strength environment. for mobile signal strength if in -50dBm, distance maybe short, if Signal strength in -85dBm, it will can jamming 100m, if signal strength in -95dBm, It can jamming 250m.
4. RF Output power 2W=33dBm 10W=4dBm 50W=47dBm, 100W=50dBm. Each additional 3dBm, Power will be doubled.
5. Como abaixo apresenta o método de cálculo da distância de comunicação sem fio quando o espaço livre é transmitido. A chamada propagação no espaço livre refere-se à propagação de ondas de rádio ao redor da antena, que é a condição ideal de propagação. Quando as ondas se propagam no espaço livre, sua energia não é absorvida pelo obstáculo nem refletida ou espalhada.
A distância de comunicação está relacionada com a potência de transmissão, a sensibilidade de recepção e a frequência de operação.
Lfs(dB)=32.44 mais 20lgd(km) mais 20lgf(MHz)
Na fórmula, Lfs é a perda de transmissão, d é a distância de transmissão e a unidade de frequência é calculada em MHz. Pode-se ver pela equação acima que a perda de propagação da onda (também conhecida como atenuação) no espaço livre está relacionada apenas à frequência de operação f e à distância de propagação d, e quando f ou d é dobrado, Lfs aumentará em 6 dB , respectivamente.
A fórmula a seguir ilustra a perda de propagação de rádio no espaço livre
Los=32,44 mais 20lg d(Km) mais 20lg f(MHz)
Los is the propagation loss the unit is dB
d is the distance, the unit is Km
f is the operating frequency, the unit is MHz
O exemplo a seguir ilustra uma frequência de operação de 433,92MHz, a potência de transmissão de mais 10 dBm (10mW), a sensibilidade de recepção do sistema de -105dBm na distância de propagação do espaço livre:
1. A potência de transmissão é mais 10 dBm e a sensibilidade de recepção é de -105 dBm
Los = 115dB
2. por Los, f
Calculated d = 30 km
Esta é a distância ideal de transmissão, a aplicação real será menor que o valor, isso porque a comunicação sem fio estar sujeita a uma variedade de fatores externos, como a atmosfera, obstáculos, multipercurso causados pela perda, a perda do valor de referência na fórmula acima, você pode calcular a distância de comunicação aproximada.
Assumindo que as perdas atmosféricas, de oclusão e outras causadas por 25dB, podem ser calculadas a partir da distância de comunicação:
D=1,7 km
Conclusion: The transmission loss is reduced by one for every 6 dB increase, wireless transmission loss twice
wireless transmission loss every 6 dB increase, transmission distance reduce twice
