Detector portátil de drones:
Um guia completo paraDetecção de Drone Portátil
Um detector portátil de drone é um dispositivo portátil usado para detectar e analisar sinais de radiofrequência relacionados a veículos aéreos não tripulados (UAVs). Ao contrário dos sistemas fixos de detecção de drones, os detectores portáteis de drones podem ser transportados pelo pessoal de segurança e usados para detecção móvel em diferentes áreas.
Os detectores portáteis de drones por radiofrequência podem identificar sinais de alguns drones-de consumo, drones FPV e drones-de nível industrial. Eles também podem analisar sinais de drones suspeitos de serem desconhecidos para obter informações como localização do drone, localização do piloto e identificação remota.

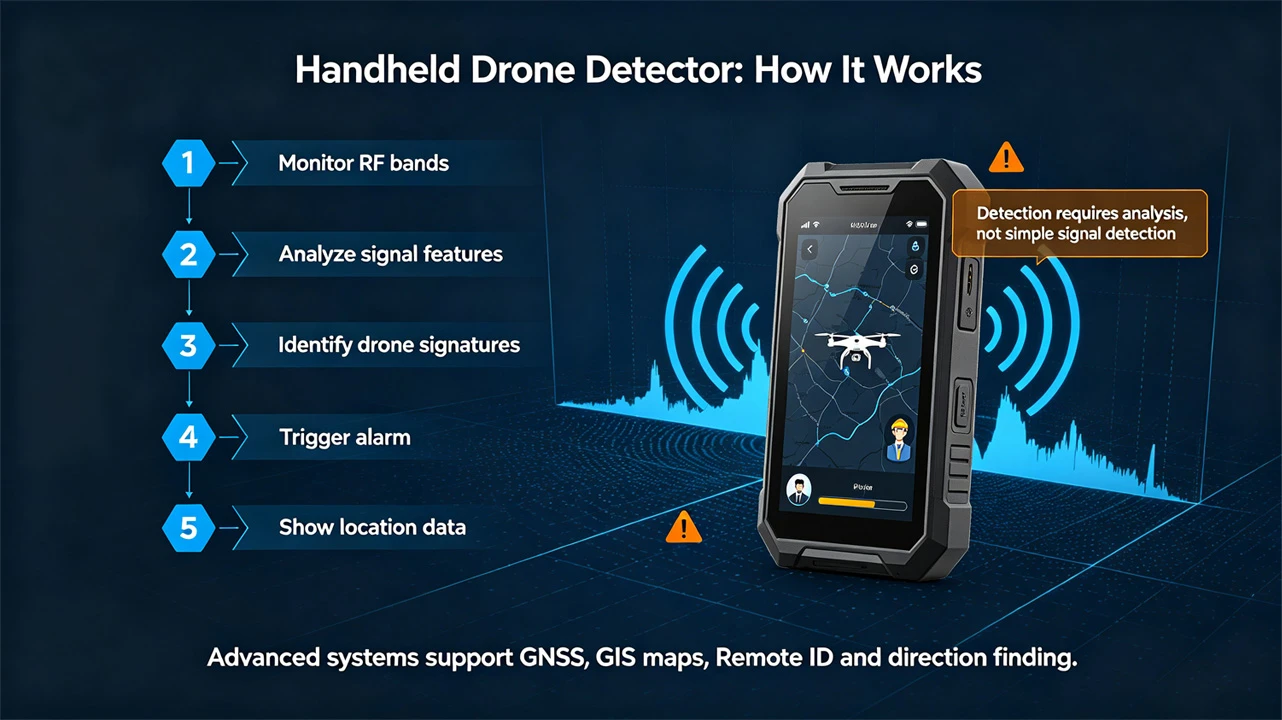

一,Como funcionam os detectores de drones portáteis?
Os detectores de drones de radiofrequência (RF) normalmente envolvem as seguintes etapas:
1. Monitoramento de sinal de RF:O dispositivo monitora continuamente a banda de frequência selecionada, procurando vários sinais sem fio que possam coexistir no ambiente circundante, como Wi-Fi, Bluetooth, dispositivos de comunicação e equipamentos industriais. A detecção de drones não é simplesmente “detectar um sinal de RF e assumir que é um drone”.
2. Análise de Sinal:Assim que o dispositivo detecta um sinal relevante, ele analisa ainda mais as características de frequência, padrões de sinal e outros recursos relacionados à tecnologia de comunicação específica do drone.
3. Identificação do Drone:O dispositivo compara os resultados da análise com características conhecidas do sinal do drone ou com um banco de dados de identificação. Para modelos de drones suportados, o sistema pode determinar ainda mais seu modelo ou categoria. Alguns sistemas também podem identificar sinais relacionados a drones comuns de FPV e de nível-industrial.
4. Alarmes:Quando o sistema identifica um sinal relevante de drone ou detecta um sinal suspeito de drone, ele emitirá um alarme para o operador. Os métodos de alarme incluem notificações na tela, alarmes sonoros e alarmes vibratórios.
5.Localização e outras informações:Sistemas avançados de detecção de drones portáteis também podem combinar análise de radiofrequência com GNSS, mapas GIS, identificação remota e recursos de localização de direção. Os operadores recebem mais do que apenas uma simples notificação de “drone localizado”; eles recebem muitas informações sobre a situação no-local.
2,Que tipos de drones podemdetectores de drones portáteisdetectar?
As capacidades reais de detecção dependem da cobertura de frequência do dispositivo, da tecnologia de identificação de sinal, da configuração da antena, do ambiente e das características do sinal do drone alvo. Os modernos sistemas de detecção de drones portáteis normalmente podem detectar vários tipos de drones.
1, Drones de consumo:Os drones de consumo são um tipo comum de UAV em ambientes públicos e comerciais. Os detectores de drones com recursos RFID correspondentes podem identificar sinais de drones de consumo suportados e fornecer aos operadores informações de alvo relevantes.
2, Drones FPV (veículo impresso flexível):Dispositivos com recursos de análise de RF correspondentes podem monitorar sinais FPV relevantes, proporcionando ao pessoal de segurança conhecimento situacional adicional da atividade do drone FPV.
3,Drones Industriais:Os drones industriais incluem grandes drones multi{0}}rotores, drones de carga útil e drones VTOL (decolagem e pouso verticais) ou de asas-compostas. Detectores portáteis que cobrem vários tipos de drones podem ajudar as equipes de segurança a monitorar mais tipos de UAVs, não apenas drones de consumo.
4, sinais de drone desconhecidos ou suspeitos:Alguns sistemas avançados de detecção de drones adicionaram recursos de identificação de sinais suspeitos de drones. Este recurso pode analisar a atividade de radiofrequência com características de comunicação de UAV e pode emitir um alarme de sinal suspeito de UAV para os operadores, mesmo que o modelo específico não possa ser identificado. Sinais de RF desconhecidos não representam necessariamente UAVs. A identificação de sinais suspeitos é mais adequada como uma capacidade adicional de consciência situacional do que para classificar automaticamente todos os sinais desconhecidos como UAVs.

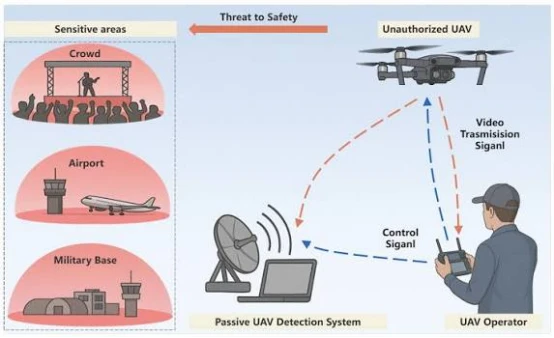

3,O que é detecção de drones RF?
Detecção de drones RFdetecta atividade de radiofrequência (RF) associada a drones, monitorando e analisando sinais de radiofrequência.
Uma de suas principais características é que ele pode utilizar os sinais eletrônicos gerados pelo drone para auxiliar na detecção, em vez de depender inteiramente da observação visual.
Isto pode ser particularmente valioso em situações em que:
• Os drones são difíceis de observar a olho nu;
• Os operadores estão distantes do drone;
• As condições meteorológicas ou de iluminação prejudicam a observação visual;
• As equipes de segurança exigem recursos de detecção móvel;
•Áreas grandes ou temporárias requerem monitoramento por drone.
A detecção de radiofrequência (RF) também tem limitações técnicas. Nem todos os drones geram sinais de RF facilmente identificáveis, e ambientes eletromagnéticos complexos podem afetar a eficácia da detecção. Portanto, a detecção de RF deve geralmente ser considerada uma parte indispensável de um sistema integrado de detecção de drones.

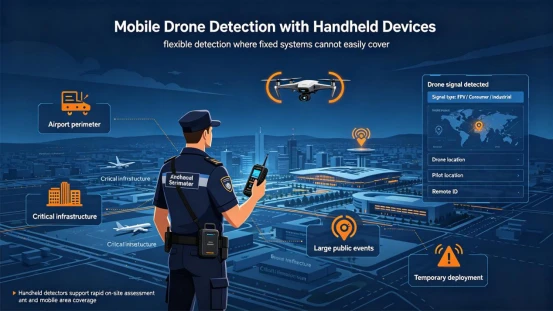

4,Por que escolher um detector de drone portátil?
Uma das maiores vantagens dos detectores portáteis de drones é a sua mobilidade.
Os sistemas de detecção fixos podem cobrir áreas específicas por longos períodos, mas os dispositivos portáteis permitem que os operadores levem os recursos de detecção para onde forem necessários.
É adequado para:
1,Patrulhas de segurança móvel:O pessoal de segurança pode levar o detector consigo durante as patrulhas.
2,Eventos Temporários: Grandes eventos podem exigir vigilância temporária por drones onde a infraestrutura de detecção permanente não for adequada.
3,Áreas principais:As equipes de segurança podem usar equipamentos portáteis de detecção de drones em torno de instalações sensíveis, locais industriais e áreas restritas.
4,Implantação rápida:Dispositivos portáteis podem ser implantados rapidamente quando uma atividade potencial de drones é detectada.
5,Integração com outros sistemas de detecção:Dispositivos portáteis de detecção de RF também podem ser usados em conjunto com radares fixos, câmeras, equipamentos de detecção acústica ou outrosDetecção de UAVtecnologias.
5,Como escolher um detector de drone portátil?
Ao escolher um detector de drone portátil, você não deve se concentrar em apenas um parâmetro.
1. Cobertura de frequência
A cobertura de frequência é um dos indicadores mais importantes para detectores de drones de RF. Uma faixa de frequência mais ampla permite que o dispositivo monitore mais tipos de atividade de RF.
Por exemplo, o AAT-H3L-D suporta detecção de RF de 70 MHz a 6.000 MHz, fornecendo 12 principais bandas de frequência selecionáveis por padrão. Além disso, outras bandas de frequência podem ser configuradas de acordo com as necessidades do projeto.
2. Distância de detecção
A distância de detecção é afetada por vários fatores, incluindo:
•Ambiente eletromagnético;
• Potência de transmissão alvo;
•Configuração de antena;
•Edifícios e obstáculos;
•Interferência de RF ambiente.
A distância nominal de detecção do AAT-H3L-D é de 1,5 a 2 km, mas o desempenho real irá variar dependendo do ambiente e da potência de transmissão alvo. A distância nominal do produto deve ser entendida como uma referência de especificação técnica e não simplesmente como uma distância que pode ser alcançada em todos os ambientes.
3. Capacidade de identificação de drones
A simples detecção de sinais de RF nem sempre é suficiente. Um bomsistema de detecção de dronestambém deve ajudar os operadores a determinar se o sinal está relacionado a um UAV e, quando compatível, identificar melhor o modelo ou tipo de drone.
4. ID remoto
Para transmissões de drones compatíveis, o Remote ID pode fornecer informações adicionais. Dispositivos que suportam resolução de ID remoto podem obter:
•Localização de drones;
•Localização piloto;
•Número de série do drone;
•Outras informações de transmissão disponíveis.
5. Localização de direção
Se o cenário de aplicação exigir determinação adicional da direção de origem do sinal, um dispositivo com funcionalidade de localização de direção poderá ser selecionado. O AAT-H3L-D suporta uma antena opcional de localização de direção, com uma precisão de localização de direção de aproximadamente 15 graus . Isso ajuda os operadores a determinar a direção aproximada do sinal de RF detectado no-local.
6. Vida útil e portabilidade da bateria
Para aplicações de segurança móvel, o peso, o tamanho, a duração da bateria e os métodos de transporte do dispositivo são cruciais.
O AAT-H3L-D pesa menos ou igual a 900 g e mede aproximadamente 225 × 78 × 43 mm (excluindo antena), com uma duração de bateria maior ou igual a 6 horas. Ele também possui um clipe-de liberação rápida para uso com equipamento tático MOLLE.
7. Proteção externa:Dispositivos eletrônicos usados ao ar livre podem ser afetados por poeira, umidade e variações de temperatura.
O AAT-H3L-D tem uma classificação de proteção IP55 e uma faixa de temperatura operacional de -20 graus a 50 graus .

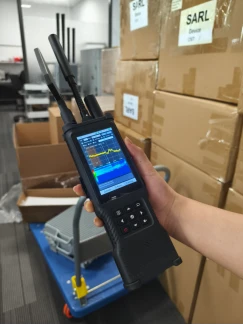

7,Localizador portátil de drones RF AAT-H3L-D
O AAT-H3L-D é umzangão RF portátilLocalizador projetado para detecção de RF de drone portátil e análise de sinal.
O dispositivo emprega um método de monitoramento de RF passivo, não emitindo sinais de RF ativamente durante a detecção, tornando-o adequado para cenários de monitoramento de RF que exigem baixa observabilidade.
O AAT-H3L-D suporta uma faixa de frequência de 70 a 6.000 MHz, fornecendo 12 bandas de frequência chave selecionáveis por padrão. O dispositivo pode identificar vários sinais de drones, incluindo drones de consumo suportados, drones FPV e drones industriais típicos.
Para modelos convencionais suportados, o sistema pode analisar ainda mais informações como modelo do drone, número de série, localização do drone e localização do piloto, ao mesmo tempo que oferece suporte à análise de mensagens de ID remota.
O dispositivo possui uma tela LCD colorida de 4 polegadas e integra posicionamento GNSS, interação de mapa GIS, detecção de espectro, alarmes vibratórios e sonoros e suporta antenas direcionais opcionais.

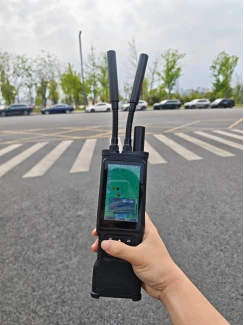

8,Mapeamento GNSS e análise de espectro
O valor prático dos dispositivos de detecção portáteis pode ser ainda melhorado quando as informações de detecção de UAV são combinadas com informações de localização geográfica e ambiente eletromagnético.
O AAT-H3L-D integra posicionamento GNSS e funções de interação com mapas GIS, permitindo a exibição-em tempo real da localização do dispositivo e das operações do mapa na tela.
1,As principais funções do mapa incluem:
•Posicionamento GNSS{0}}em tempo real;
•Zoom do mapa;
•Mapa de satélite;
•Mapa padrão;
•Posicionamento manual (configuração de latitude e longitude);
•Modo de detecção e modo de decodificação
•Acesso DOA à interface de localização de direção
•Importação de dados de mapas off-line.

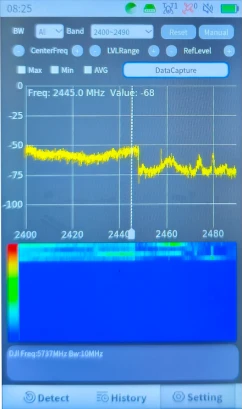

O dispositivo também suporta exibição de mapa de-espectro em tempo real e{1}}frequência de tempo.

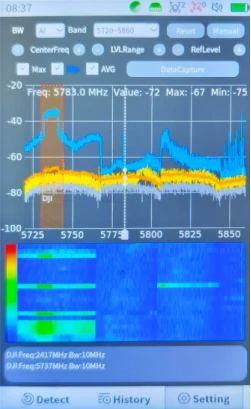

2,As funções do espectro incluem:
•Aumentar e diminuir o zoom;
•Retenção de valor máximo;
•Retenção de valor mínimo;
•Análise-de frequência e tempo.
O AAT-H3L-D pode ser usado não apenas como um detector portátil de UAV, mas também para monitoramento básico de ambiente de espectro eletromagnético portátil.
9,Cenários de aplicação de detectores portáteis de UAV
Sistemas portáteis de detecção de UAVpode ser aplicado a uma variedade de cenários de segurança.
1,Segurança de eventos em grande-escala
As equipes de segurança podem usar equipamentos portáteis de detecção de UAV em eventos ao ar livre, estádios, reuniões públicas e áreas temporariamente restritas.
2,Patrulhas de Segurança Pública
O pessoal de segurança móvel pode transportar o equipamento durante as patrulhas para monitorar atividades potenciais de UAV, sem depender inteiramente de infraestrutura de detecção fixa.
3,Proteção de áreas-chave
Instalações sensíveis e áreas importantes podem usar a detecção portátil de UAV como um meio técnico adicional de reconhecimento situacional de baixa-altitude.
4,Contra-aplicativos UAS
Detectores de RF portáteis podem servir como componentes de detecção e identificação em um sistema Counter{0}}UAS mais completo.
É importante observar que a detecção e o bloqueio são funções diferentes. A principal responsabilidade de um detector de drones é detectar, analisar e identificar atividades potenciais de drones; no entanto, isso não significa que o próprio dispositivo possua recursos de interferência ou outras contramedidas.
十,Conclusão: Como escolher o detector de drone portátil certo?
Os detectores portáteis de drones fornecem às equipes de segurança recursos de detecção de drones flexíveis, portáteis e de rápida implantação.
Ao selecionar o equipamento, você não deve se concentrar apenas no alcance de detecção. Cobertura de frequência, recursos de análise de sinal, identificação de drones, identificação remota, identificação de sinal desconhecido, localização de direção, mapeamento GNSS, vida útil da bateria, nível de proteção e recursos de integração de sistema, todos impactam significativamente o valor do equipamento em aplicações práticas.
Para qualquer dúvida, entre em contato conosco: info@alasartech-security.com
