Indicadores de desempenho elétrico:
|
Índice |
Parâmetro |
|
Frequência de trabalho |
2400MHz |
|
Saída de potência saturada cw |
﹥ 50W (47dBm) ± 0,5 dBm |
|
Na banda ganham nivelamento |
Menor ou igual a 1,5dB |
|
Atualização de trabalho |
Menor ou igual a 5a ± 0,2 |
|
Saída vswr |
Menor ou igual a 2.6 |
|
Supressão da desordem |
Maior ou igual a 65dbc |
|
Supressão harmônica |
Maior ou igual a -8 dbc |
|
Interface de saída de RF |
Sam-f |
|
Interface de fonte de alimentação de 28V |
Capacitor de alimentação com placa de aterramento |
|
Fonte de alimentação VCC |
Dc: 27-30 v |
|
Tensão máxima do VCC |
+30V |
|
Dimensão sem conector |
127,4 × 59,6 × 21,5 mm |
|
Dimensões de instalação fixa |
121,4 × 53,4 mm |
|
Temperatura ambiente |
-20oC~+55oC |
|
Método de instalação |
O radiador precisa ser instalado para testes de amplificador de energia |

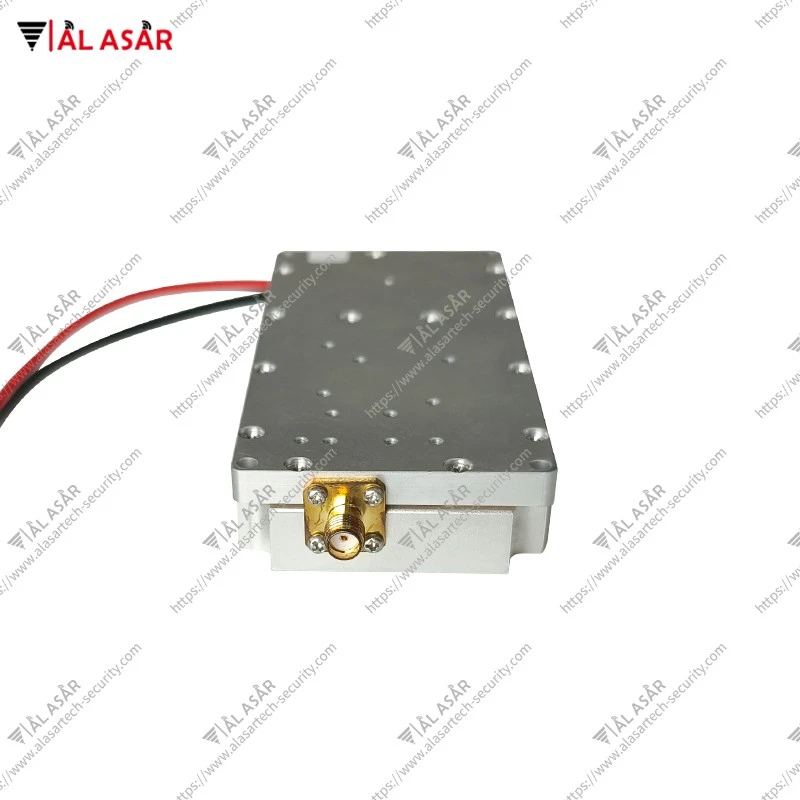

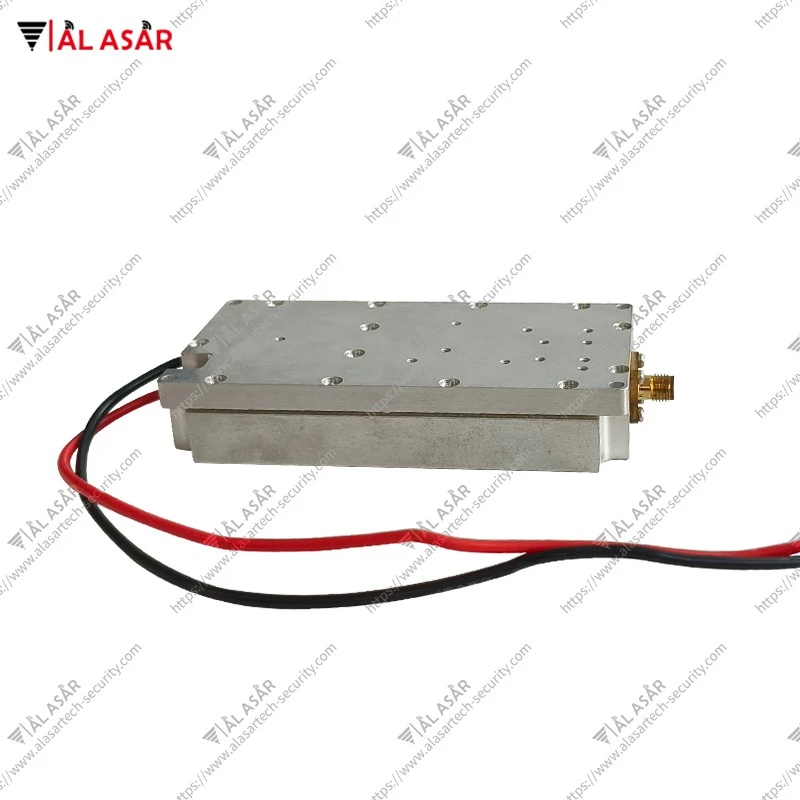

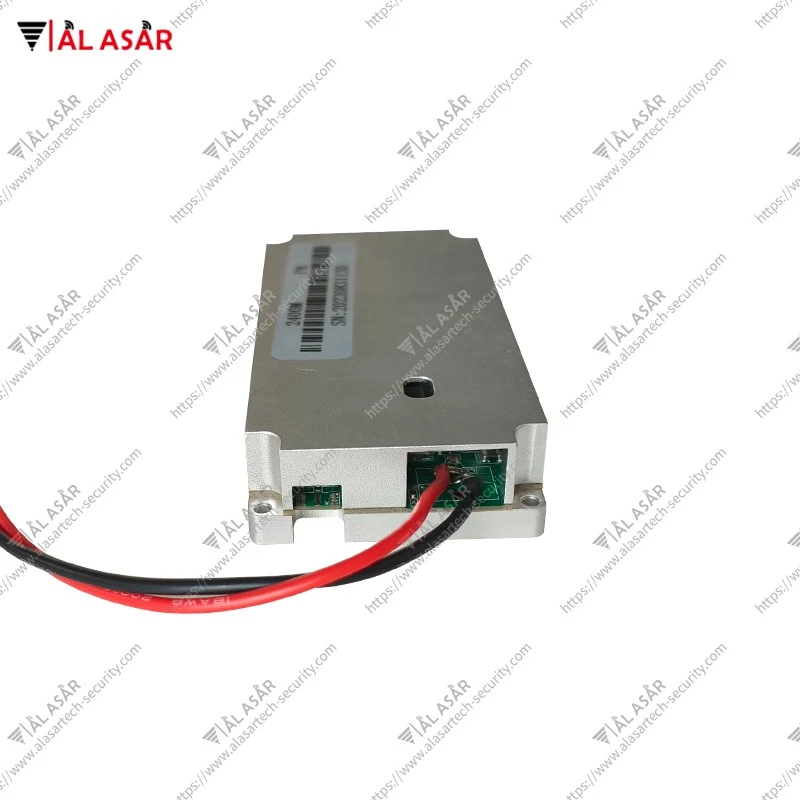

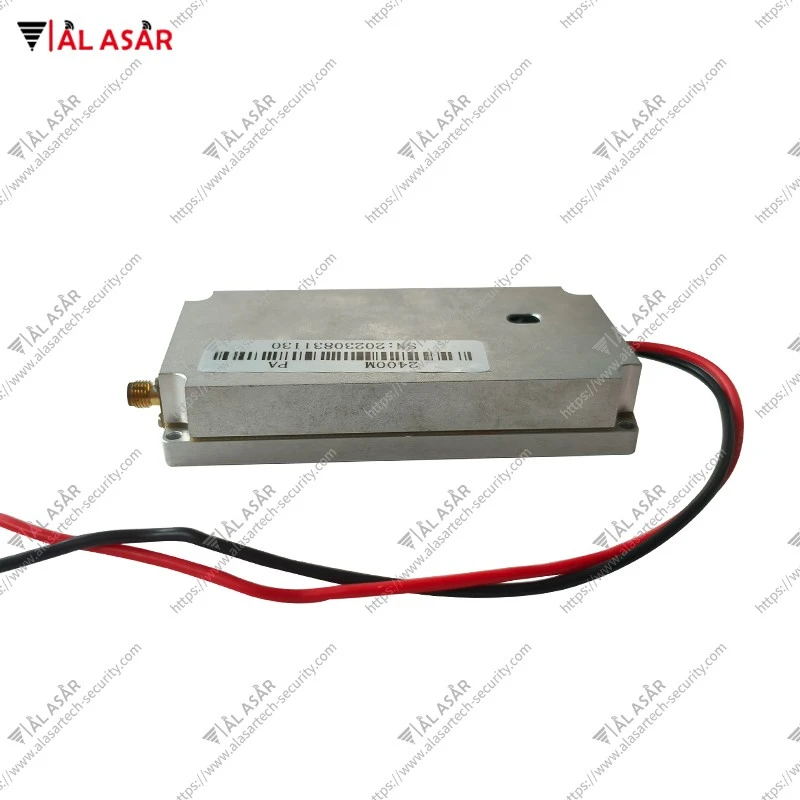

Estrutura de aparência como seguinte:
